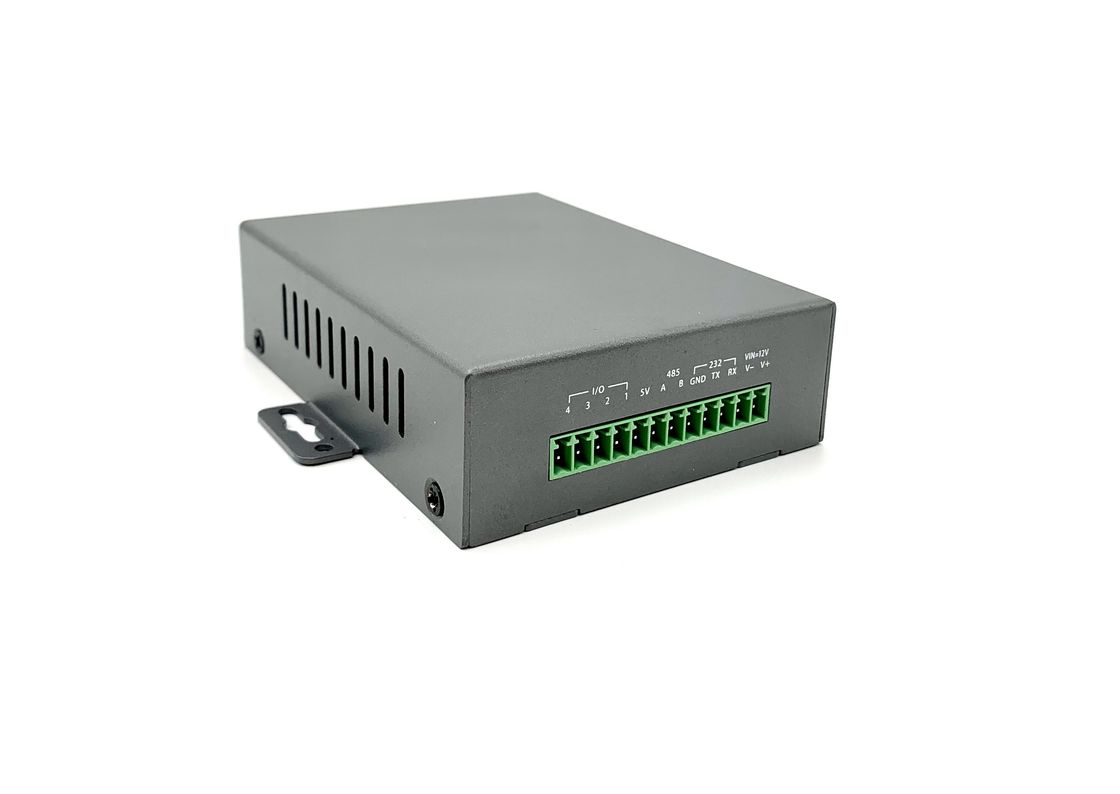

プロダクト プロフィール
ATP70RSは電力線伝送機器のデータ伝送のために適した装置です。それはイーサネット データにRS232データを変え、電力線の送信できる広帯域電力線キャリア モジュールを統合します、および連続サーバー。それはRS232装置の2地点間およびポイント ツー マルチポイント データ伝送の塗布を支えます。それは128までの装置にアクセスできます。ITU-T G.cmsrの標準的なマルチホップの技術に基づいて、10氏が、理論的な最高の間隔10KM才、長距離コミュニケーションの必要性を満たすためにであるよりより少しはあります最高の10レベルのリレー、リレー遅れを支えることができます。全機械のパワー消費量は4Wよりより少しです。
適用シナリオ
RS232装置はネットワーキング コミュニケーションのために電力線を使用します。
電気指定
部門 | 項目 | 変数 |
力 | 入力 | DC12V | 48V |
出力 | ||
伝達 | 電力損失 | ≤4W |
伝達媒体 | 電話回線、ツイスト ペアは並びます、肩並びます、装甲ケーブル、電力線、等… | |
コミュニケーション間隔 | 10kmまで(リレー モード) | |
帯域幅 | 45Mbpsまで | |
出現 | サイズ | 100mm (マスターの電話をかけるスイッチを含まないため) X 74mm (掛かる耳を含まないため) X 26mm |
色 | 灰色 | |
重量 | 160 g | |

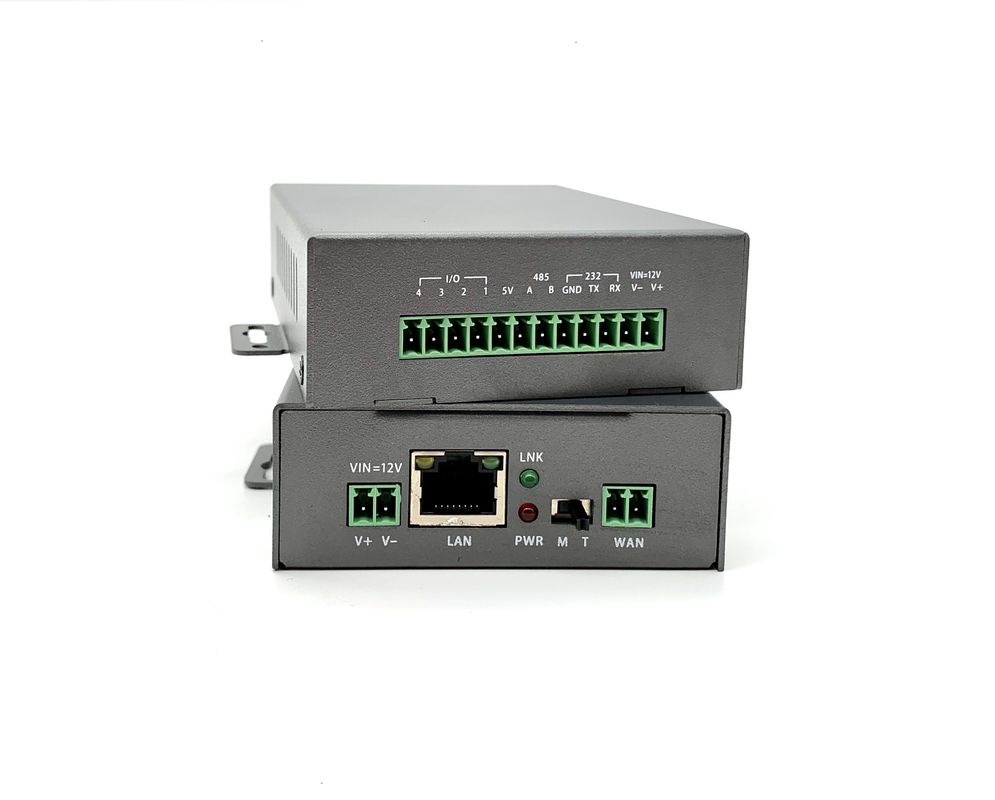

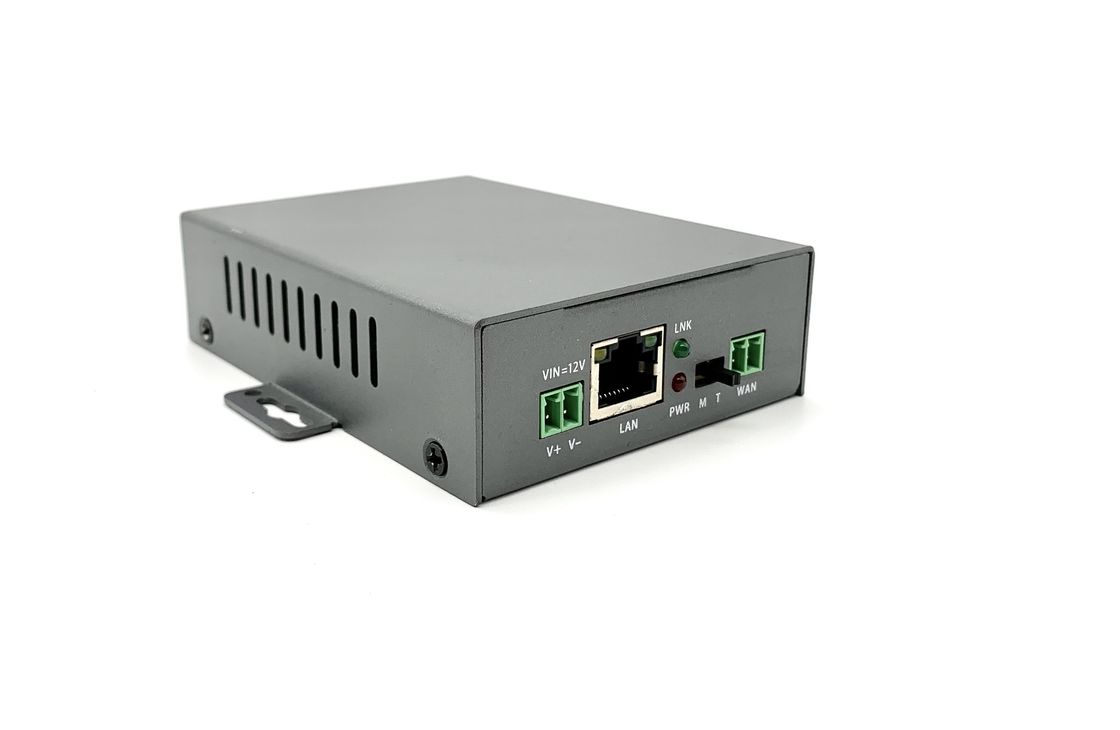

インターフェイス | ETH (構成) | RJ45 (1,2,3,6) |
RS232 (Tx、Rx、GND) | 接続点の座席(間隔3.81 mm) | |
力in/out | 接続点の座席(間隔3.81 mm) | |
環境要求事項 | 実用温度 | -40℃-70℃ |
湿気 | 0-95% | |
保管温度 | -40℃-85℃ |
ネットワーク・トポロジ
製品の説明のオーダー コード
イーサネット ケーブルのエクステンダーATP70RS
