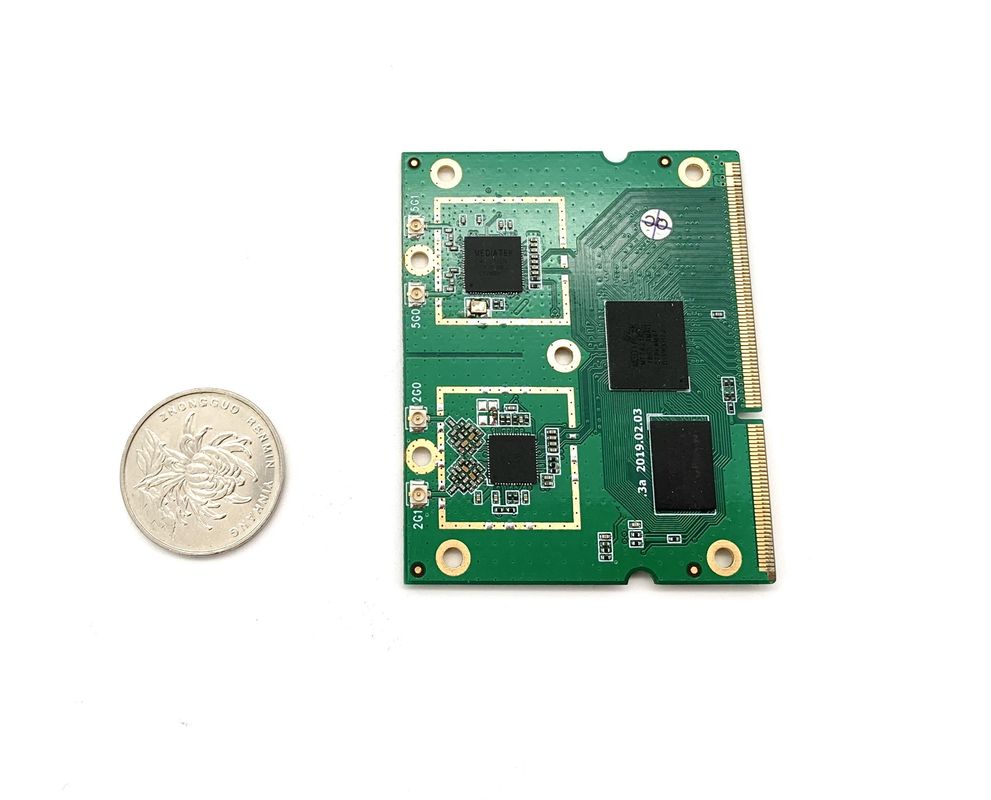

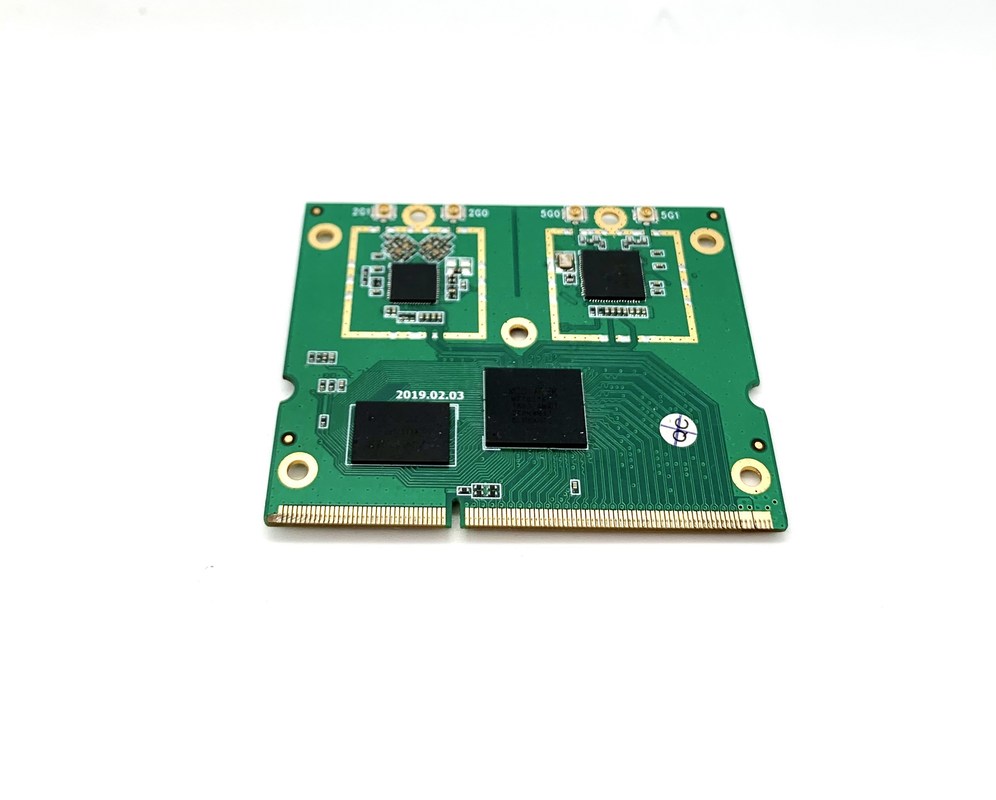

IR100:1000Mのルーター モジュール、デュアル バンドのWi-Fi APのギガビットのイーサネット中心モジュール
IR100使用MT7621Aのチップセット。MT7621Aはaual中心のMIPS1004Kc (880MHz)、HNAT/HQoS/Samba/VPNの加速装置、5港のGbEスイッチ、RGMII、USB3.0、USB2.0、3xPCIe、SD-XCを統合します。豊富な有価証券が付いている強力なCPUは802.11ac、LTE cat4/5の端、ホットスポット、VPN、AC (アクセス管理)のために適しています。それはまたタッチ パネル、インターネット サービスのルーターのためのZigBee/Z波に接続でき、ホーム セキュリティーGateway.Forは次世代のルーター、MT7621A NAT、QoS、サンバおよびVPNの交通を加速するために複数の熱心なハードウェア エンジンを提供します。これらの加速装置の救助他の上層適用のためのCPU。
特徴
埋め込まれたMIPS1004Kc (880のMHzの二重中心)
- 中心ごとの32 KBの私隠し場所そして32 KBのD隠し場所
- 256 KB L2の隠し場所(二重中心によって共有される
- 可能なSMP
- 構成可能単一プロセッサ操作
ギガビット スイッチ
- 実線率の5つの港
- 5港10/100/1000Mbps MDIのトランシーバー
1つのRGMII/MIIインターフェイス
Mバイト16ビットDDR2/3 256/512まで
SPI (選り抜き2破片)、否定論履積のフラッシュ(SLC)、SDXCのeMMC (4ビット)
USB3 x 1+ USB2 X 1かUSB2 X 2 (すべてのホスト)
PCIeのホストX 3
I2C、UARTライトX 3、JTAG、MDC、MDIO、GPIO
VoIPサポート(I2S、PCM)
オーディオ インターフェイス(SPDIF-Tx、I2S、PCM)
USB2.0/USB 3.0/SD-XCによってすばらしいサンバの性能を提供して下さい
HWの貯蔵の加速装置
HW NAT
- 2Gbpsによってワイヤーで縛られる速度
- L2橋
- IPv4旅程、NAT、NAPT
- IPv6旅程、DSライト、6RD、6to4
HW QoS
- 各流れの最低/最高の帯域幅を保証する16のハードウェア列。
- HW NATエンジンを搭載する継ぎ目無く共同ワーク。
- 2Gbpsによってワイヤーで縛られる速度。
暗号HW
400~500 Mbps IPSecの効率を提供して下さい
緑
-理性的な時計のスケーリング(排他的な)
- DDR2/3:ODTによっては、モードが自己新たになります
ファームウェア:Linux 2.6 SDK、OpenWRT
RGMIIのiNICの運転者:Linux 2.4/2.6
電気指定
項目 | 細部 |
CPU/SoC | MediaTekMT7621A |
2.4G WIFI | MediaTekMT7603EN |
5G WIFI | MediaTekMT7612EN |
記憶(RAM) | DDR3 SDRAMPC 160016ビット、128MB/256MB/512MB貯蔵(任意) |
貯蔵(フラッシュ) | SPINORFLASHの16MB/32MB/64MB貯蔵(任意) |
WIFIの標準 | IEEE802.11b、802.11g、802.11n;IEEE802.11a、802.11ac |
有線放送網の標準 | IEEE802.3、IEEE802.3u、自動MDI/MDIX |
WIFI率 | 300Mbps、866Mbpsまでの5G WIFIまでの2.4G WIFI |
WIFIの頻度 | 2.4GHz、5GHz |
WIFIのインターフェイスの種類 | I-PEX (2.0mm) |
2.4G WIFIの送信力 | 802.11b18±2dBm、802.11g18dBm±2dBm、802.11n17dBm±2dBm |
5G WIFIの送信力 | 802.11a16±2dBm、802.11n16±2dBm、802.11ac15dBm±2dBm |
2.4G WIFIは感受性を受け取ります | 802.11b≦-76dBm、802.11g≦-65dBm、802.11n≦-61dBm |
5G WIFIは感受性を受け取ります | 802.11a≦-65dBm、802.11n≦-61dBm、802.11ac≦-59dBm |
モジュール インターフェイス | DDR3SO-DIMM (DDR3SO-DIMMSocketの土台板) |
入力電圧 | 入る5V-15V DC電圧(DC5V-15V) |
入力パワー | ≦12W |
POE力(PSU) | 利用できる(関連した回路はベースプレートで要求されます) |
実用温度 | -40℃-70℃ |
保管温度 | -50℃-85℃ |
同一証明 | FCCのセリウム、UL、3C |
製品の説明のオーダー コード
ギガビットのwifiのルーター モジュールIR100

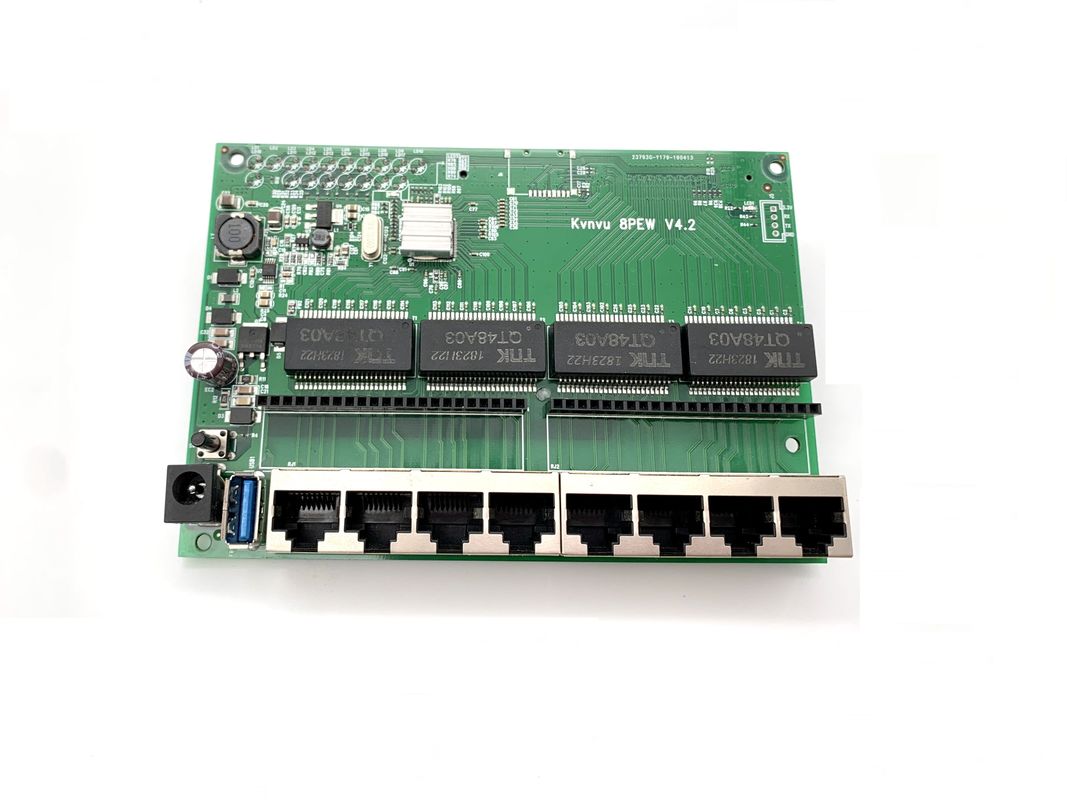

テスト板MT-IR100
